LE DAC EVO-SABRE

En parcourant le chapitre "Kits et modules DIY" de la société Audiophonics je suis tombé sur l'un des kits de DAC dont le titre a tout de suite aiguisé mon attention : AUDIOPHONICS EVO-SABRE DAC Symétrique 2x ES9038Q2M USB GPIO Raspberry Pi SPDIF Bluetooth XLR RCA
En effet, la notion de DAC symétrique impliquant donc l'utilisation de 2 Dacs m'a semblée prometteuse, de plus la référence au DAC Sabre ES9038Q2M et au SBC Raspberry Pi m'ont décidé à prolonger la lecture.

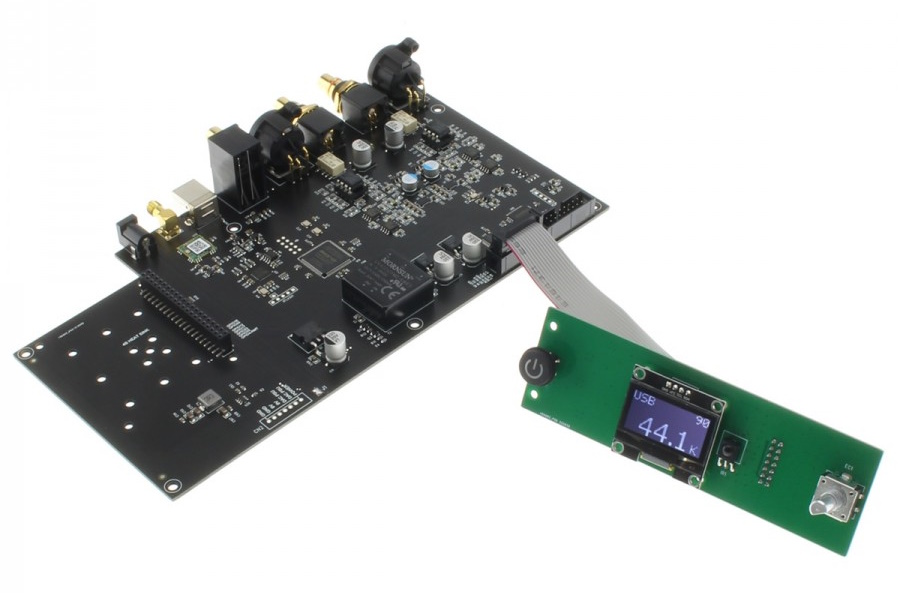

Kit de base du Dac Evo-Sabre

Kit de base du dac Evo-Sabre

Ce kit EVO-SABRE 2x9038Q2M est une version symétrique, c'est à dire qu'il fait appel à 2 convertisseurs ES9038Q2M. Il possède de nombreux connecteurs et interfaces en entrée (SPDIF Coaxial et optique, USB, Bluetooth et accepte, via la présence d'un connecteur, un SBC Raspberry au format I2S. Autre bonne surprise il gère également la fonction AirPlay d'Apple qui permet l'écoute directe d'Apple Music). Finalement on se retrouve avec un appareil pouvant faire office de préamplificateur de sources numériques puisqu'il permet via une télécommande de piloter le volume. Tout cela me semble très intéressant.

Les connexions

Les connexions

En sortie on dispose de connexions RCA et XLR qui fonctionnent en parallèle et on voit un connecteur pour une alimentation extérieure.

Le kit de base peut êre installé dans un beau boitier en alu brossé de bel aspect

Le Dac Evo-Sabre en boitier

Le Dac Evo-Sabre en boitier

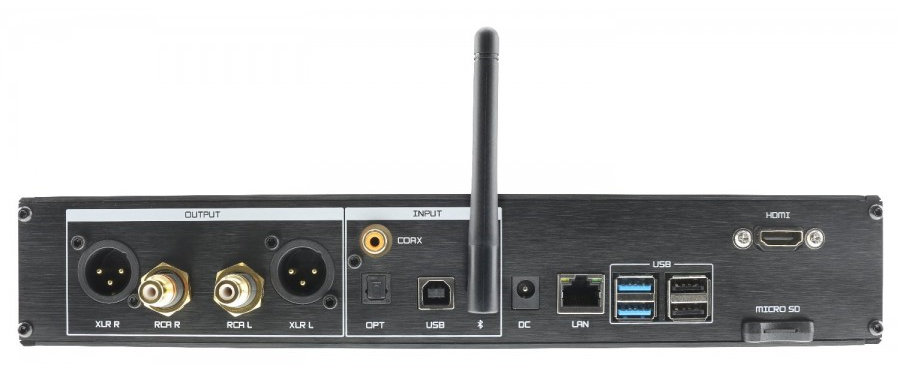

La face arrière présente toutes les connexions précédemment citées.
on y voit également les connections du SBC Raspberry Pi 4 ainsi que la connexion HDMI et un connecteur pour la carte Micro SD support du logiciel Volumio.
Je n'ai pas installé ce connecteur car je préfère la mise à jour "on line" des versions de Volumio qui sont assez fréquentes.

Les connexions sur la face arrière

Les connexions sur la face arrière

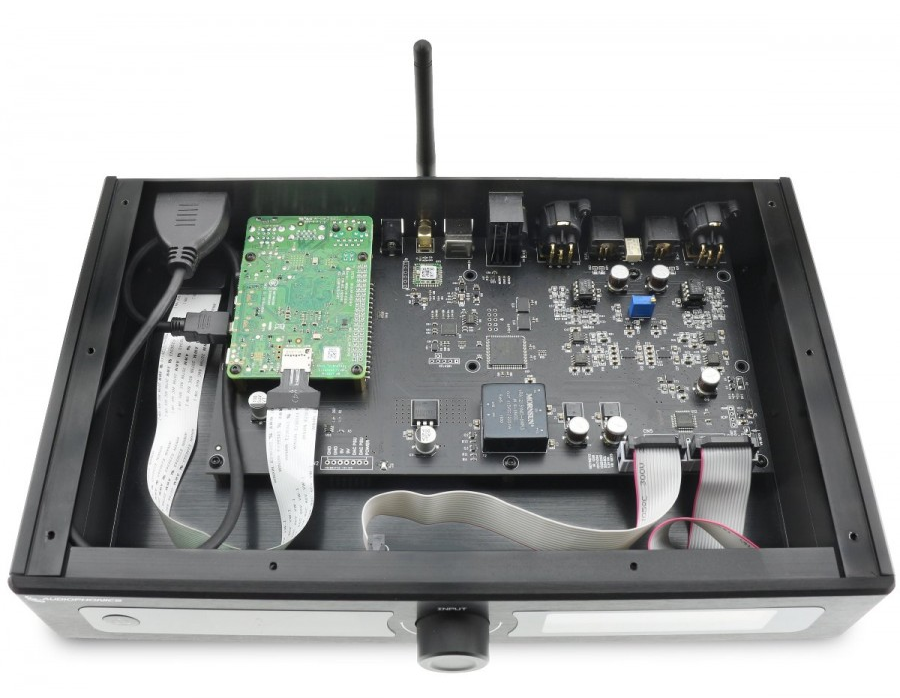

La vue intérieure montre la "carte-mère" du système ou l'on voit le Raspberry Pi 4 enfiché sur le connecteur GPIO présent sur la carte.

Vue globale du système

Vue globale du système

On remarque au premier plan de la carte un gros pavé carré noir qui "fabrique" à partir des 9V de l'alimentation, les tensions symétriques + et - 15V nécessaires au fonctionnement de quelques amplis Op.
Une remarque : ce système est compatible avec les SBR Raspberry PI, mais l'activation de l'affichage sur le grand écran, nécessite le Raspberry Pi 4.

Voilà en quelques lignes et images l'essentiel de ce Dac (je n'allais pas recopier intégralement ce qu'Audiophonics à écrit sur son site).

Par essence, un Dac est utilisé pour passer du numérique à l'analogique, mais jusqu'à présent et cela depuis fort longtemps, mes installations ont plutôt été orientées numériques, des sources au filtrage (numérique également) afin d'éviter de multiples conversions.
Il va donc falloir envisager une profonde modification de mes systèmes à partir de ce Dac qui ve me servir de point d'entrée aux multiples sources numériques qu'il est capable de prendre en charge..
La première évidence est que je vais devoir revenir au filtrage analogique ce qui n'est pas pour me déplaire puisque tant d'amateurs en disent beaucoup de bien.

NDR : J'ai plein de choses à écrire à ce sujet car j'ai déjà réalisé quelques petits trucs en ce sens et je dois avouer que le résultat dépasse mes espérances. A bientôt donc.
